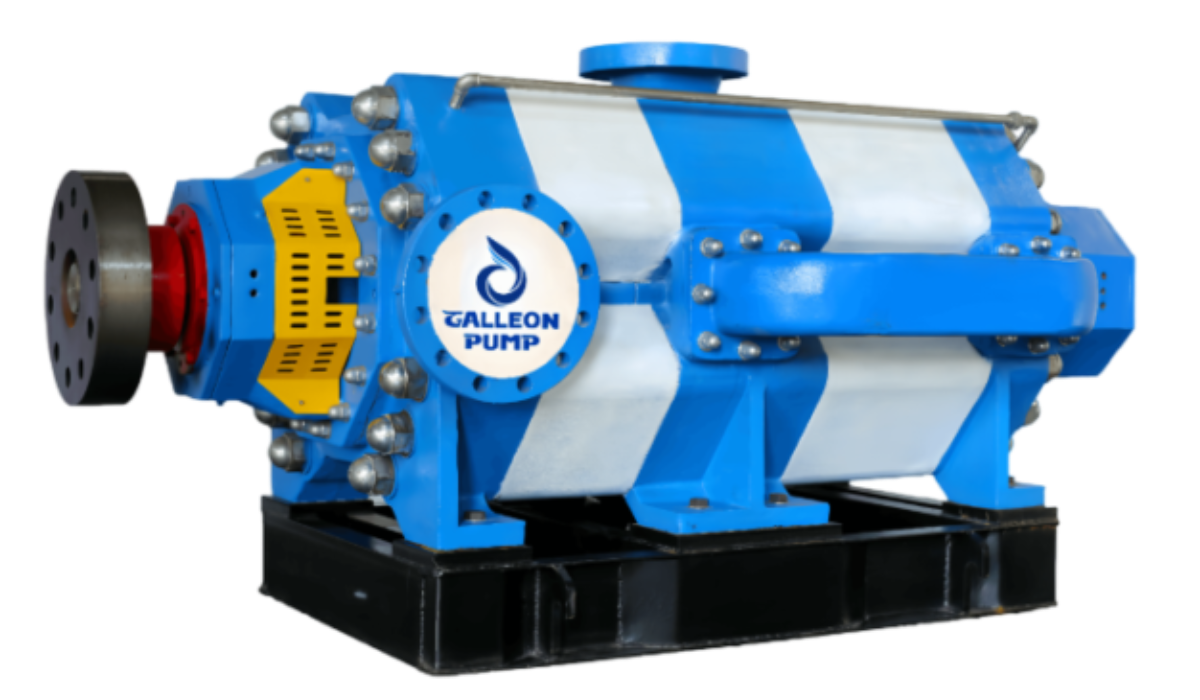

DP (A) - самобалансирующийся четырехкамерный
- Общие сведения
- Области применения и материалы
- Основные характеристики
- Документы
Второе поколение самобалансирующихся насосов с новой планировкой и повышенными характеристиками. От малой производительности до большой, от низкого напора до высокого — самобалансирующиеся многоступенчатые насосы второго поколения обеспечивают весь диапазон функциональных характеристик. Диапазон расчетных характеристик шире и полнее, чем у других многоступенчатых насосов, представленных на рынке.
Новая гидравлическая модель, высокая эффективность, отличные кавитационные характеристики. Эффективность самобалансирующегося многоступенчатого насоса второго поколения отвечает требованиям стандарта GB19762 «Минимально допустимые значения энергоэффективности и оценочные значения энергосбережения центробежного насоса для пресной воды» и может быть увеличена более чем на 2%. Всесторонне учитывающие эффективность и кавитационные параметры насоса конструкция и скорость вращения рабочего колеса первой ступени подобраны таким образом, чтобы была возможность оптимизировать эффективность и кавитационные параметры в зависимости от производительности и напора. В случае с насосом высокой производительности необходимо, чтобы допуск по кавитации составлял не более 5 м.
|
Модель |
Возможные среды |
Материал |
|---|---|---|
|
DPS |
Чистая вода температурой ниже 80℃ |
Материал деталей проточной части: чугун |
|
DFPS |
Масло температурой ниже 80℃, вязкостью менее 120 сСт |
Материал деталей проточной части: литая сталь или литая нержавеющая сталь в зависимости от температуры и едкости жидкости |
|
DYPS |
Агрессивные жидкости температурой -20℃~105℃ |
Материал деталей проточной части: чугун, литая сталь или литая нержавеющая сталь в зависимости от температуры жидкости |
|
MDPS |
Жидкости температурой -20~80℃ с содержанием твердых частиц диаметром ≤0,5 мм в количестве ≤1,5% |
Материал проточного канала: износостойкий чугун или ковкий чугун |
- Высоконадежная конструкция — средний переходный отсек с четырьмя вихревыми камерами минимизирует осевой размер, уменьшает соотношение длины и диаметра ротора насоса и эффективно повышает жесткость, что очень важно для серии насосов высокой производительности. Проблема радиального усилия решается, когда насос отклоняется от номинальной точки в спиральной камере высокого давления воды, не имеющей средней перегородки, при этом оптимизируется режим работы ротора.
- Эффективность работы всего насоса повышается, что решает проблему отсутствия переходного канала в кольцевой камере высокого давления, и в определенной степени повышается КПД. Конструкция рабочего колеса с более высокой удельной скоростью вращения позволяет еще больше повысить КПД и значительно снизить общее энергопотребление насоса.
- Учтена взаимосвязь между функциональными характеристиками, стоимостью и эксплуатационной надежностью А эксплуатационная надежность, функциональные характеристики и стоимость являются приоритетным направлением. Функциональные характеристики обеспечивают эффективность, кавитационную стойкость и скорость. В стоимость насоса входят затраты на производство, эксплуатацию и техническое обслуживание изделия. Эксплуатационная надежность предполагает низкую частоту отказов и длительный срок службы изделия, а также исключает возможность повреждения кавитацией, обеспечивает адаптируемость к характеристикам переносимой среды и т. д.
- Исследования и разработки по проекту — планирование ассортимента продукции данной серии, подтверждение рабочих параметров каждой спецификации, разработка основной конструктивной схемы насоса, контроль пробного производства продукта, подтверждение качества и прочие процессы осуществляются под руководством технологического центра компании.
- Часть высокоэффективной гидравлической модели проекта была разработана в сотрудничестве между производством, университетом и исследовательским центром, в процессе которого в полной мере задействуются их преимущества в целях обеспечения бесперебойной реализации проекта. В процессе разработки применено множество передовых технологий вычислительной гидродинамики, что совершенствует график и обеспечивает надежность модели разработки. В рамках реализации этого проекта также была привлечена компания из Ханчжоу с превосходной репутацией, которая разработала промышленный образец, отражающий все характеристики продукта, в соответствии с международными тенденциями производства промышленных образцов и общей эстетической концепцией.
