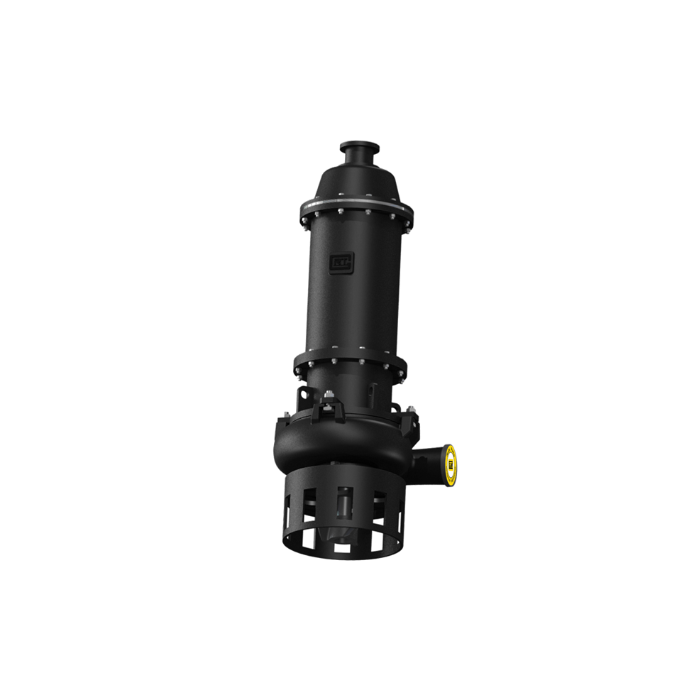

Погружные шламовые насосы серии TES
Погружной шламовый насос серии TES - это одноступенчатый, одностороннего всасывания, консольный, погружной шламовый насос. Широко используется в горнодобывающей промышленности, электроэнергетике, металлургии, угольной промышленности, охране окружающей среды и других отраслях для транспортировки шлама, содержащего абразивные твердые частицы. Возможно, также применение в химической промышленности, поскольку он способен транспортировать некоторые коррозионные среды, содержащие кристаллы.
|
Параметры продукта Размер выпускного отверстия насоса（дюйм) |
40〜400 |
Product Parameters Pump Size (inch) |
4〜20 |
|
расход（м3/ч) |
25 〜3700 |
Capacity Range (m3/h) |
36 〜5040 |
|
напор（м) |
9〜133.7 |
Head Range (m) |
5〜80 |
|
материал |
M(металл) |
Material |
M |
Рабочий диапазон погружных шламовых насосов серии TES
Обозначение модели
- 100 Диаметр выпускного отверстия (мм)
- T - Наименование
- E - Электрический
- S –Погружной
- 120 - Производительность
- 16 Напор
- 15 Мощность
- G Тип характеристики насоса
Чертеж конструкции
- Перемешивающее колесо
- Фильтрующая сетка
- Рабочее колесо
- Корпус насоса
- Кронштейн
- Бронедиск
- Выпускная труба
- Механическое уплотнение
- Масляная камера
- Датчик влаги в масляной камере
- Подшипник
- Вал (ротор)
- Статор
- Корпус мотора
- Верхнее посадочное место вала
- Подшипник
- Крышка мотора
- Клеммная коробка
- Питающий провод
- Сигнальный провод
Таблица параметров производительности
|
Модель |
Расход, м3/ч
|
Напор, м
|
Мощность, кВт |
Скорость вращения об/мин |
|
50TES30-60-11 |
30 |
60 |
11 |
2900 |
|
50TES25-15-4 |
25 |
15 |
4 |
1400 |
|
80TES40-12-4 |
40 |
12 |
4 |
1400 |
|
80TES45-15-5.5 |
45 |
15 |
5.5 |
1400 |
|
80TES70-12-5.5 |
70 |
12 |
5.5 |
1400 |
|
50TES25-30-7.5 |
25 |
30 |
75 |
1400 |
|
80TES30-30-7.5 |
30 |
30 |
7.5 |
1400 |
|
80TES80-15-7.5 |
80 |
15 |
7.5 |
1400 |
|
80TES80-15-7.5 |
50 |
20 |
7.5 |
1400 |
|
100TES100-12-7.5 |
100 |
12 |
7.5 |
1400 |
|
80TES80-20-11 |
80 |
20 |
11 |
1400 |
|
80TES50-30-11 |
50 |
30 |
11 |
1400 |
|
100TES90-17-11 |
90 |
17 |
11 |
1400 |
|
80TES80-35-15 |
80 |
35 |
15 |
1400 |
|
100TES100-20-15 |
100 |
20 |
15 |
1400 |
|
100TES120-16-15 |
120 |
16 |
15 |
1400 |
|
100TES150-20-18.5 |
150 |
20 |
18.5 |
1400 |
|
150TES200-12-18.5 |
200 |
12 |
18.5 |
1400 |
|
100TES150-25-22 |
150 |
25 |
22 |
1400 |
|
100TES100-40-22 |
100 |
40 |
22 |
1400 |
|
100TES120-35-22 |
120 |
35 |
22 |
1400 |
|
80TES80-45-22 |
80 |
45 |
22 |
1400 |
|
80TES50-50-22 |
50 |
50 |
22 |
1400 |
|
50TES40-52-22 |
40 |
52 |
22 |
1400 |
|
150TES180-22-22 |
180 |
22 |
22 |
1400 |
|
150TES250-15-22 |
250 |
15 |
22 |
1400 |
|
150TES200-22-22 |
200 |
22 |
22 |
1400 |
|
150TES250-18-22 |
250 |
18 |
22 |
1400 |
|
100TES120-25-22 |
120 |
25 |
22 |
1400 |
|
100TES150-38-30 |
150 |
38 |
30 |
1400 |
|
150TES300-15-30 |
300 |
15 |
30 |
1400 |
|
150TES250-22-30 |
250 |
22 |
30 |
1400 |
|
150TES350-22-37 |
350 |
22 |
37 |
1400 |
|
150TES300-25-37 |
300 |
25 |
37 |
1400 |
|
150TES200-35-37 |
200 |
35 |
37 |
1400 |
|
200TES500-25-75 |
500 |
25 |
75 |
1400 |
