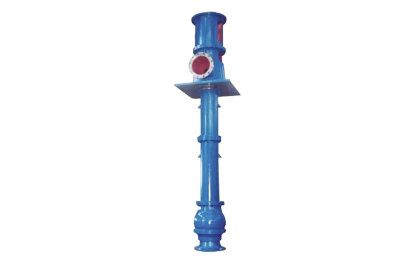

Вертикальный радиально-осевой насос
Вертикальный радиально-осевой насос относится к категории лопастных насосов и обладает уникальным сочетанием характеристик, присущих как центробежным, так и осевым насосам. Он работает за счет объединения центробежной силы и тяги, создаваемых при вращении рабочего колеса. Примечательно, что жидкость выходит из рабочего колеса под наклоном относительно оси насоса.
Эксплуатационные характеристики:
Производительность: от 600 до 70 000 кубических метров в час
Напор: от 4 до 70 метров
Области применения:
Нефтехимическая и химическая промышленность / Производство электроэнергии / Сталелитейная промышленность / Водоподготовка и водораспределение / Горнодобывающая промышленность / Коммунальное хозяйство
ПОДРОБНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ
Общие сведения
Характеристики
- Радиально-осевое рабочее колесо
- Одно или несколько рабочих колес
- Уплотненная сальниковая коробка для осевого уплотнения
- Вращение по часовой стрелке, если смотреть со стороны муфты, или против часовой стрелки в зависимости от требований
- Диаметр выходного отверстия менее 1000 мм с невыдвижным ротором и более 1000 мм с выдвижным ротором, что облегчает демонтаж и техническое обслуживание
- Закрытое, полуоткрытое или открытое рабочее колесо в зависимости от условий эксплуатации
- Регулировка длины насоса под фундаментом в соответствии с требованиями
- Запуск без вакуумирования в целях обеспечения длительного срока службы
- Экономия места благодаря вертикальной конструкции
Особенности конструкции
- Поддержание осевой тяги в насосе или двигателе
- Надземная или подземная установка выброса
- Внешняя или автоматическая смазка
- Соединение вала со втулочной муфтой или полумуфтой
- Установка в сухом или мокром колодце
- Подшипник из резины, тефлона или тордона
- Высокоэффективная конструкция, позволяющая снизить эксплуатационные расходы
Материал
Подшипник:
- Резина в стандартном исполнении
- Также возможно изготовление из тордона, графита, бронзы и керамики
Нагнетательный патрубок:
- Углеродистая сталь марки Q235-A
- Для разных сред возможно изготовление из нержавеющей стали
Чаша:
- Чугун
- Возможно изготовление из литой стали, рабочее колесо — из нержавеющей стали марки 304
Уплотнительное кольцо:
- Чугун, литая сталь, нержавеющая сталь
- Вал и втулка вала
- Нержавеющая сталь марки 304/316 или дуплексная нержавеющая сталь
Колонка:
- Литая сталь марки Q235B
- По спецзаказу возможно изготовление из нержавеющей стали
По запросу возможно изготовление из других материалов. Закрытое рабочее колесо изготавливается только из чугуна
|
14. |
Электродвигатель |
|
13. |
Муфта между насосом и двигателем |
|
12. |
Кронштейн двигателя |
|
11. |
Детали упорного подшипника |
|
10. |
Детали сальника |
|
9. |
Кронштейн насоса |
|
8. |
Нагнетательный патрубок |
|
7. |
Внешняя колонка |
|
6. |
Детали центральной муфты |
|
5. |
Кронштейн подшипника |
|
4. |
Вал |
|
3. |
Диффузор |
|
2. |
Рабочее колесо |
|
1. |
Заборник |
|
14. |
Электродвигатель |
|
13. |
Муфта между насосом и двигателем |
|
12. |
Кронштейн двигателя |
|
11. |
Детали упорного подшипника |
|
10. |
Детали сальника |
|
9. |
Нагнетательный патрубок |
|
8. |
Кронштейн подшипника |
|
7. |
Внутренняя колонка |
|
6. |
Детали центральной муфты |
|
5. |
Вал |
|
4. |
Внешняя колонка |
|
3. |
Диффузор |
|
2. |
Рабочее колесо |
|
1. |
Заборник |
|
Тип |
Производительность |
Напор |
Скорость вращения |
Мощность на валу |
Электродвигатель |
КПД |
Вес насоса при погружении под фундамент на 10 метров |
||
|
Q |
H |
n |
Па |
Мощность |
Тип |
η |
|||
|
м2/ч |
л/с |
м |
об/мин |
кВт |
кВт |
% |
|||
|
800LK-13.5 |
4000 |
1111 |
17 |
980 |
247 |
280 |
YL3556-6 |
75 |
12000 |
|
5000 |
1389 |
13,5 |
221 |
83 |
|||||
|
5600 |
1556 |
9,5 |
188 |
77 |
|||||
|
800LK-23 |
3300 |
917 |
27 |
980 |
315 |
400 |
YL4005-6 |
77 |
13500 |
|
4200 |
1167 |
23 |
313 |
84 |
|||||
|
4900 |
1361 |
17 |
298 |
76 |
|||||
|
800LK-25 |
2500 |
694 |
32 |
980 |
279 |
400 |
YL4005-6 |
78 |
15000 |
|
3400 |
945 |
29 |
323 |
83 |
|||||
|
4100 |
1139 |
23 |
334 |
77 |
|||||
|
800LK-53 |
2800 |
778 |
59,6 |
980 |
568 |
710 |
YL5001-6 |
80 |
16000 |
|
3700 |
1028 |
53 |
634 |
84 |
|||||
|
4450 |
1236 |
43 |
668 |
78 |
|||||
|
900LK-13 |
5500 |
1528 |
15,5 |
742 |
314 |
400 |
YL4503-8 |
74 |
16000 |
|
73200 |
2028 |
13 |
308 |
84 |
|||||
|
8350 |
2320 |
10 |
292 |
78 |
|||||
|
900LK-20.5 |
4000 |
1111 |
25 |
742 |
354 |
450 |
YL4503-8 |
77 |
17000 |
|
5800 |
1611 |
20,5 |
381 |
85 |
|||||
|
6700 |
1861 |
14 |
350 |
73 |
|||||
|
900LK-30 |
4800 |
1333 |
31,5 |
742 |
528 |
710 |
YL5004-8 |
78 |
18000 |
|
6000 |
1667 |
30 |
584 |
84 |
|||||
|
7200 |
2000 |
23,5 |
598 |
77 |
|||||
|
900LK-42 |
4000 |
1111 |
47 |
742 |
648 |
800 |
YL800-8 |
79 |
20000 |
|
5000 |
1389 |
42 |
681 |
84 |
|||||
|
6000 |
1667 |
32 |
697 |
75 |
|||||
|
1000LK-9.4 |
8877 |
2465,8 |
10,8 |
495 |
314 |
355 |
YL5003-12 |
83,5 |
21000 |
|
10087 |
2802,0 |
9,4 |
295 |
87,7 |
|||||
|
1137 |
3163,2 |
6,9 |
257 |
83,5 |
|||||
|
1000LK-9.9 |
6700 |
1861,1 |
11,4 |
590 |
250 |
280 |
YL4503-10 |
83,0 |
21000 |
|
7614 |
2114,9 |
9,9 |
235 |
87,3 |
|||||
|
8595 |
2387,5 |
7,2 |
204 |
83,0 |
|||||
|
1000LK-10.5 |
7341 |
2039,2 |
12,1 |
590 |
290 |
315 |
YL4504-10 |
83,1 |
21700 |
|
8342 |
2317,3 |
10,5 |
273 |
87,4 |
|||||
|
9417 |
2615,9 |
7,7 |
237 |
83,1 |
|||||
|
1000LK-11.9 |
7007 |
1946,5 |
13,4 |
590 |
319 |
355 |
YL4505-10 |
79,9 |
21700 |
|
8069 |
2241,4 |
11,9 |
308 |
85,2 |
|||||
|
8919 |
2477,4 |
10,2 |
305 |
81,2 |
|||||
|
1000LK-12.7 |
7678 |
2132,8 |
14,2 |
590 |
371 |
400 |
YL5001-10 |
80,0 |
22400 |
|
8841 |
2455,9 |
12,7 |
358 |
85,3 |
|||||
|
9772 |
2714,4 |
10,9 |
355 |
81,4 |
|||||
|
1000LK-13.5 |
8413 |
2336,8 |
15,1 |
590 |
432 |
450 |
YLS5002-10 |
80,1 |
22400 |
|
9687 |
2690,9 |
13,5 |
416 |
85. |
|||||
|
10707 |
2974,2 |
11,5 |
413 |
1,5 |
|||||
|
1000LK-18.6 |
6681 |
1855,9 |
20,9 |
590 |
451 |
500 |
YL5004-10 |
84,5 |
23800 |
|
7709 |
2141,4 |
18,6 |
451 |
86,3 |
|||||
|
8634 |
2398,4 |
15,4 |
453 |
79,7 |
|||||
|
1000LK-19.7 |
7320 |
2033,5 |
22,2 |
590 |
524 |
560 |
YL5004-10 |
84,6 |
23800 |
|
8447 |
2346,3 |
19,7 |
525 |
86,4 |
|||||
|
9460 |
2627,9 |
16,3 |
526 |
79,8 |
|||||
|
1000LK-21 |
8021 |
2228,0 |
23,6 |
590 |
610 |
710 |
YL5601-10 |
84,7 |
24500 |
|
9255 |
2570,8 |
21,0 |
611 |
86,4 |
|||||
|
10366 |
2879,3 |
17,3 |
612 |
80,0 |
|||||
|
1000LK-41 |
7620 |
2116,8 |
44,3 |
495 |
1108 |
1600 |
YL1600-12 |
82,9 |
26600 |
|
9144 |
2540,1 |
41,0 |
1193 |
85,5 |
|||||
|
10770 |
2991,7 |
35,4 |
1252 |
82,9 |
|||||
|
Тип |
Производительность |
Напор |
Скорость вращения |
Мощность на валу |
Электродвигатель |
КПД |
Вес насоса при погружении под фундамент на 10 метров |
||
|
Q |
H |
n |
Па |
Мощность |
Тип |
η |
|||
|
м2/ч |
л/с |
м |
об/мин |
кВт |
кВт |
% |
|||
|
700LB-43.3 |
3654 |
1015,1 |
46,8 |
742 |
571 |
710 |
YL5004-8 |
81,5 |
11200 |
|
4385 |
1218,2 |
43,3 |
613 |
84,3 |
|||||
|
5165 |
1434,7 |
37,4 |
645 |
81,5 |
|||||
|
800LB-8.5 |
4800 |
1334 |
11,5 |
742 |
185 |
200 |
YL4002-8 |
81 |
9900 |
|
6120 |
1700 |
8,5 |
167 |
85 |
|||||
|
6990 |
1642 |
6 |
159 |
72 |
|||||
|
800LB-12.3 |
4649 |
1291,3 |
13,8 |
742 |
221 |
250 |
YL4004-8 |
79,0 |
10200 |
|
5353 |
1486,9 |
12,3 |
212 |
84,6 |
|||||
|
5916 |
1643,4 |
10,5 |
211 |
80,4 |
|||||
|
800LB-13.1 |
5093 |
1414,8 |
14,7 |
742 |
257 |
280 |
YL4005-8 |
79,1 |
10500 |
|
5865 |
1629,2 |
13,1 |
247 |
84,7 |
|||||
|
6482 |
1800,7 |
11,2 |
245 |
80,6 |
|||||
|
800LB-15.5 |
5079 |
1410,9 |
17,4 |
590 |
286 |
315 |
YL4504-10 |
84,2 |
10800 |
|
5861 |
1628,0 |
15,5 |
287 |
86,0 |
|||||
|
6482 |
1823,3 |
12,8 |
288 |
79,3 |
|||||
|
800LB-19.2 |
4432 |
1231,2 |
21,6 |
742 |
311 |
355 |
YL4502-8 |
83,8 |
11100 |
|
5114 |
1420,6 |
19,2 |
311 |
85,7 |
|||||
|
5728 |
1591,0 |
15,9 |
313 |
78,8 |
|||||
|
800LB-20.4 |
4856 |
1349,0 |
23,0 |
742 |
362 |
400 |
YL4503-8 |
83,9 |
11300 |
|
5603 |
1556,5 |
20,4 |
362 |
85,8 |
|||||
|
6276 |
1743,3 |
16. |
364 |
79,0 |
|||||
|
800LB-26.8 |
3723 |
1034,2 |
28,9 |
742 |
356 |
500 |
YL5001-8 |
82,3 |
11800 |
|
4964 |
1379,0 |
26,8 |
433 |
83,5 |
|||||
|
5895 |
1637,5 |
21,8 |
424 |
82,3 |
|||||
|
800LB-29.7 |
4343 |
1206,3 |
32,0 |
742 |
459 |
630 |
YL5003-8 |
82,5 |
12200 |
|
5790 |
1608,4 |
29,7 |
559 |
83,7 |
|||||
|
6876 |
1910,0 |
24,1 |
547 |
82,5 |
|||||
|
800LB-52.4 |
4864 |
1351,1 |
56,6 |
742 |
916 |
1120 |
YL6301-8 |
81,9 |
13500 |
|
5790 |
1621,4 |
52,4 |
984 |
84,6 |
|||||
|
6876 |
1909,6 |
45,2 |
1034 |
81,9 |
|||||
|
900LB-9.3 |
6115 |
1698,6 |
10,7 |
590 |
215 |
250 |
YL4502-10 |
2,9 |
11300 |
|
6949 |
1930,2 |
9,3 |
202 |
87,2 |
|||||
|
7844 |
2179,0 |
6,8 |
176 |
82,9 |
|||||
|
900LB-7.0 |
5800 |
1611,1 |
8,2 |
742 |
161 |
185 |
Y355L1-8 |
82,2 |
11600 |
|
6721 |
1866,9 |
7,0 |
150 |
84,4 |
|||||
|
7441 |
2066,9 |
6,0 |
141 |
86,2 |
|||||
|
900LB-16.4 |
5565 |
1545,9 |
18,5 |
590 |
333 |
355 |
YL4505-10 |
84,3 |
11900 |
|
6421 |
1783,7 |
16,4 |
334 |
86,1 |
|||||
|
7192 |
1997,8 |
13,6 |
335 |
79,5 |
|||||
|
900LB-17.5 |
6098 |
1693,8 |
19,7 |
590 |
387 |
450 |
YL5002-10 |
84,4 |
12200 |
|
7036 |
1954,4 |
17,5 |
388 |
86,2 |
|||||
|
7880 |
2188,9 |
14,4 |
389 |
79,6 |
|||||
|
900LB-21.6 |
5321 |
1478,0 |
24,4 |
742 |
421 |
450 |
YL4504-8 |
84,0 |
12500 |
|
6139 |
1705,4 |
21,6 |
421 |
85,9 |
|||||
|
6876 |
1910,1 |
17,9 |
424 |
79,1 |
|||||
|
900LB-23 |
5830 |
1619,4 |
25,9 |
742 |
490 |
560 |
YL5002-8 |
84,1 |
12700 |
|
6727 |
1868,6 |
23,0 |
490 |
85,9 |
|||||
|
7534 |
2092,8 |
19,0 |
491 |
79,2 |
|||||
|
900LB-33.9 |
5725 |
1590,4 |
36,6 |
493 |
691 |
1000 |
YL6304-12 |
82,5 |
13200 |
|
6870 |
1908,4 |
33,9 |
743 |
85,2 |
|||||
|
8092 |
2247. |
29,2 |
780 |
82,5 |
|||||
|
900LB-63.4 |
6474 |
1798. |
68,5 |
742 |
1468 |
1800 |
YL6305-8 |
82,2 |
14800 |
|
7769 |
2158,0 |
63,4 |
1579 |
84,9 |
|||||
|
9150 |
2541,7 |
54,7 |
1659 |
82,2 |
|||||
Стандартные материалы изготовления основных деталей
|
Средняя Основные детали |
Чистая вода |
Морская вода |
Канализация |
|
Нагнетательный патрубок |
Q235A |
HT200Ni2Cr/ 0Cr18Ni9/ ZG0Cr17Ni12Mo2 |
Q235A |
|
Направляющая лопасть, Заборник |
HT250 |
HT200Ni2Cr/ ZG0Cr18Ni9/ ZG0Cr17i12Mo2 |
HT250/QT500-7 ZG270-500/ZG2Cr13 ZG0Cr13Ni4Mo |
|
Рабочее колесо |
HT250/ZG270- 500/ZG2Cr13 |
ZG0Cr18Ni9/ ZG0Cr17i12Mo2 |
QT500-7/G270-500/ZG2Cr13/ ZG0Cr13Ni4Mo/HT250 |
|
Кожух, износное кольцо |
HT250/ZG270- 500, ZG2Cr13 |
ZG0Cr18Ni9 ZG0Cr17i12Mo2 |
QT500-7/G 270-500/ ZG2CH3/ ZG0Cr13Ni4Mo |
|
Главный вал |
45/2Cr13 |
2Cr13Z0Cr18Ni9 ZG0Cr17i12Mo2 |
45/2Cr13 1Cr18Ni9 |
|
Втулка вала |
45,2Cr13/SS 1Cr18 |
2Cr13/0Cr18Ni9 ZG0Cr17i12Mo2 |
2Cr13 1Cr18Ni9/SS1Cr18 |
|
Направляющий подшипник |
ZG 230-450 |
ZG 230-450 |
ZG230-450 |
Примечания: Изготовление из других материалов возможно по запросу заказчика. Рабочее колесо закрытого типа изготавливается только из чугуна.
Функциональные характеристики
