Шламовые насосы серии ZJ

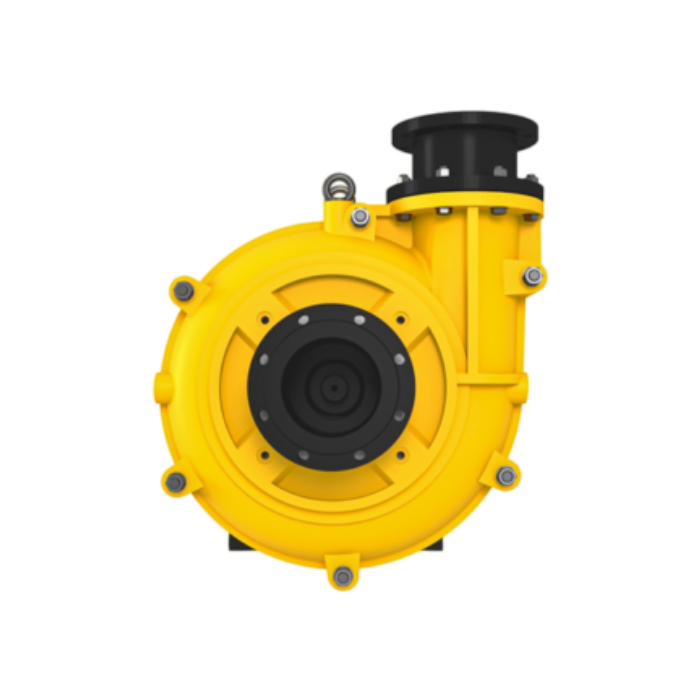

Шламовый насос серии ZJ - это одноступенчатый, одностороннего всасывания, консольный, с двойным корпусом, горизонтальный центробежный шламовый насос. Широко используется в электроэнергетике, металлургии, горнодобывающей, угольной, строительной, химической и других отраслях промышленности. Этот насос подходит для условий работы с высокой концентрацией шлама и высоким напором, особенно для транспортировки сырья фильтр-прессов, золы от электростанций и хвостов шахты. Насос может быть использован в ступенчатой схеме подъема.
|
Параметры продукта Размер выпускного отверстия насоса（дюйм) |
40-300 |
Product Parameters Pump Size (inch) |
40-300 |
|
расход（м3/ч) |
8-204 |
Capacity Range (m3/h) |
8-204 |
|
напор（м) |
9-111 |
Head Range (m) |
9-111 |
|
материал |
M (металл) |
Material |
M |
Рабочий диапазон шламового насоса серии ZJ
Обозначение модели
- 100 ZJ-I-A-36
- 100- Размер выпускного отверстия (мм)
- ZJ- Наименование серииШламовый насос
- I - Одноступенчатый насос
- A - Количество лопастей рабочего колеса
- 36 - Диаметр рабочего колеса
Чертеж конструкции
|
1 |
Выходные заглушки |
8 |
Задний бронедиск |
|
2 |
Спиральная футеровка |
9 |
Экспеллер |
|
3 |
Рабочее колесо |
10 |
Корпус уплотнения |
|
4 |
Крышка насоса |
11 |
Корпус сальника |
|
5 |
Передний бронедиск |
12 |
Втулка вала |
|
6 |
Всасывающий патрубок |
13 |
Подшипниковый узел |
|
7 |
Корпус насоса |
14 |
Подшипник |
Таблица параметров производительности
|
Модель |
Расход, м3/ч
|
Напор, м
|
Мощность, кВт |
Скорость вращения об/мин |
|
350ZJ-I-F100 |
526-2339 |
14.9-62.8 |
560 |
300-590 |
|
350ZJ-I-F100 |
464-1826 |
15.3-65.2 |
450 |
300-590 |
|
300ZJ-I-A95 |
441-1735 |
13.8-58.8 |
450 |
300-590 |
|
300ZJ-I-A90 |
505-1844 |
21.2-79.9 |
560 |
400-730 |
|
300ZJ-I-A85 |
477-1742 |
18.9-71.3 |
450 |
400-730 |
|
300ZJ-I-A70 |
635-2333 |
16.0-76.8 |
630 |
490-980 |
|
300ZJ-I-A65 |
589-2166 |
13.8-66.2 |
500 |
490-980 |
|
300ZJ-I-A56 |
395-1568 |
9.7-46.0 |
250 |
490-980 |
|
250ZJ-I-A103 |
402-1573 |
29.7-110.5 |
560 |
400-730 |
|
250ZJ-I-A96 |
403-1466 |
25.4-93.7 |
560 |
400-730 |
|
250ZJ-I-A90 |
378-1374 |
22.3-82.4 |
450 |
400-730 |
|
250ZJ-I-A85 |
376-1504 |
30.1-128.7 |
800 |
490-980 |
|
250ZJ-I-A83 |
367-1469 |
28.7-122.7 |
800 |
490-980 |
|
250ZJ-I-A80 |
354-1416 |
26.7-114.0 |
710 |
490-980 |
|
250ZJ-I-A78 |
345-1380 |
25.4-108.4 |
630 |
490-980 |
|
250ZJ-I-A75 |
300-1480 |
20.8-97.5 |
560 |
490-980 |
|
250ZJ-I-A73 |
292-1441 |
19.7-92.4 |
500 |
490-980 |
|
250ZJ-I-A70 |
280-1381 |
18.1-84.9 |
450 |
490-980 |
|
250ZJ-I-A68 |
272-1342 |
17.1-80.1 |
450 |
490-980 |
|
250ZJ-I-A65 |
299-1249 |
15.4-71.0 |
315 |
490-980 |
|
250ZJ-I-A63 |
290-1211 |
14.4-66.7 |
315 |
490-980 |
|
250ZJ-I-A60 |
276-1153 |
13.1-60.5 |
280 |
490-980 |
|
100ZJ-I-A46 |
79-331 |
17.3-84.8 |
132 |
700-1480 |
|
100ZJ-I-A42 |
66-275 |
14.7-70.8 |
90 |
700-1480 |
|
100ZJ-I-A42 |
83-365 |
12.7-66.8 |
90 |
700-1480 |
|
100ZJ-I-A39 |
61-255 |
12.6-61.0 |
75 |
700-1480 |
|
100ZJ-I-A36 |
61-245 |
9.7-49.5 |
55 |
700-1480 |
|
100ZJ-I-A33 |
56-225 |
8.2-41.6 |
45 |
700-1480 |
|
80ZJ-I-A52 |
51-242 |
22.1-109.8 |
160 |
700-1480 |
|
80ZJ-I-A42 |
61-204 |
14.4-70.4 |
75 |
700-1480 |
|
80ZJ-I-A3 |
57-189 |
12.4-60.7 |
55 |
700-1480 |
|
Модель |
Расход, м3/ч Мощность м/ч
|
Напор, м
|
Мощность, Коэффициент полезного действия кВт |
Скорость вращения об/мин |
|
200ZJ-I-A85 |
221-907 |
32.0-133.7 |
560 |
490-980 |
|
200ZJ-I-A75 |
225-900 |
22.8-102.9 |
355 |
490-980 |
|
200ZJ-I-A73 |
219-876 |
21.6-97.5 |
355 |
490-980 |
|
200ZJ-I-A70 |
205-976 |
19.4-86.4 |
315 |
490-980 |
|
200ZJ-I-A68 |
199-948 |
18.3-81.5 |
315 |
490-980 |
|
200ZJ-I-A65 |
235-950 |
16.4-72.0 |
250 |
490-980 |
|
200ZJ-I-A63 |
228-921 |
15.4-67.6 |
250 |
490-980 |
|
200ZJ-I-A60 |
218-870 |
13.9-62.0 |
185 |
490-980 |
|
200ZJ-I-A58 |
211-841 |
13.0-57-9 |
185 |
490-980 |
|
150ZJ-I-A71 |
142-552 |
21.8-93.8 |
220 |
490-980 |
|
150ZJ-I-A70 |
93-401 |
20.0-91.2 |
185 |
490-980 |
|
150ZJ-I-A65 |
150-600 |
17.4-75.7 |
200 |
490-980 |
|
150ZJ-I-A63 |
146-582 |
16.3-71.1 |
185 |
490-980 |
|
150ZJ-I-A60 |
135-550 |
14.7-63.5 |
160 |
490-980 |
|
150ZJ-I-A58 |
131-532 |
13.7-59.3 |
132 |
490-980 |
|
150ZJ-I-C58 |
134-596 |
12.8-61.0 |
160 |
490-980 |
|
150ZJ-I-A57 |
95-427 |
13.2-56.3 |
110 |
490-980 |
|
150ZJ-I-A55 |
124-504 |
12.3-53.4 |
110 |
490-980 |
|
150ZJ-I-A50 |
115-460 |
9.5-43.1 |
75 |
490-980 |
|
150ZJ-I-A48 |
111-442 |
8.7-39.7 |
75 |
490-980 |
|
150ZJ-I-A42 |
142-550 |
12.1-62.8 |
132 |
700-1480 |
|
100ZJ-I-A50 |
85-360 |
20.5-100.2 |
160 |
700-1480 |
|
80ZJ-I-A36 |
46-190 |
9.6-51.4 |
45 |
700-1480 |
|
80ZJ-I-A33 |
43-174 |
8.0-43.2 |
37 |
700-1480 |
|
65ZJ-I-A30 |
23-79 |
7.4-34.8 |
15 |
700-1480 |
|
65ZJ-I-A27 |
20-71 |
6.0-28.2 |
11 |
700-1480 |
|
50ZJ-I-A50 |
27-111 |
22.3-110.7 |
90 |
700-1480 |
|
50ZJ-I-A46 |
23-94 |
17.9-85.8 |
55 |
700-1480 |
|
50ZJ-I-A33 |
12-54 |
7.7-42.5 |
18.5 |
700-1480 |
|
40ZJ-I-A19 |
8-35 |
12.8-57.1 |
15 |
1430-2930 |
|
40ZJ-I-A17 |
4-23 |
9.0-44.6 |
7.5 |
1400-2900 |
