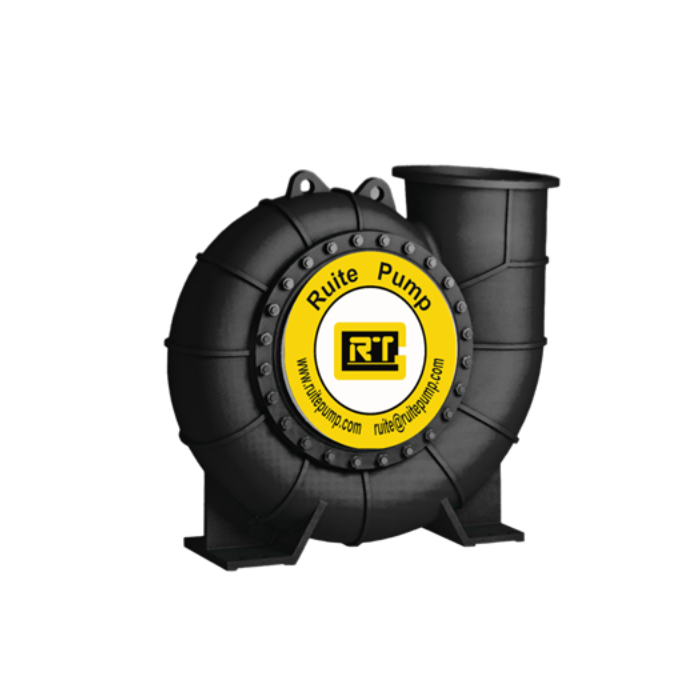

Насосы десульфуризации TL(R)

Насос для сероочистки модели TL(R) - это высокоэффективный энергосберегающий продукт нового поколения, разработанный для применения в проектах  сероочистки дымовых газов на тепловых электростанциях.
Насос для сероочистки модели TL(R) используется для транспортировки известняка, извести и гипсовой пульпы на тепловых электростанциях. Он также может быть использован для транспортировки шлаковой пульпы, содержащей агрессивные твердые частицы, в металлургии, шахтной и угольной промышленности, химической промышленности и т.д.

Рабочий диапазон серии TL(R)

Обозначение модели

• 600  Диаметр выпускного отверстия
• X  Обозначение типа базы
• TL  сероочистка
• R Резиновый материал

Чертеж конструкции

1. База
2. Кольцо для снятия рабочего колеса
3. Втулка вала
4. Передняя втулка вала
5. Уплотнительное кольцо
6. Задний бронедиск
7. Уплотнительная прокладка спиральной футеровки
8. Передняя спиральная футеровка
9. Крышка всасывания
10. Стыковая накладка
11. Механическое (торцевое) уплотнение
12. Рабочее колесо
13. Корпус насоса
14. Задняя спиральная футеровка
15. Крышка насоса
16. Уплотнительное кольцо
17. Прокладка впускного отверстия

Список запасных частей

1. рабочее колесо А49
2. передняя спиральная футеровка   натуральный каучук+А3
3. задняя спиральная футеровка натуральный каучук+А3
4. задней бронедиск натуральный каучук+А3
5. крышка всасывания А49
6. уплотнение входного отверстия  этилен-пропиленовый гель
7. уплотнение задней спиральной футеровки  этилен-пропиленовый гель
8.  втулка вала  ZG0Cr18Ni12Mo2Ti о-образное кольцо
9. подшипник  натуральный каучук
10. механическое уплотнение

Таблица параметров производительности насоса для сероочистки серии TL (R) (двойной корпус)

Таблица параметров производительности насоса для сероочистки серии DT (одинарный корпус)
