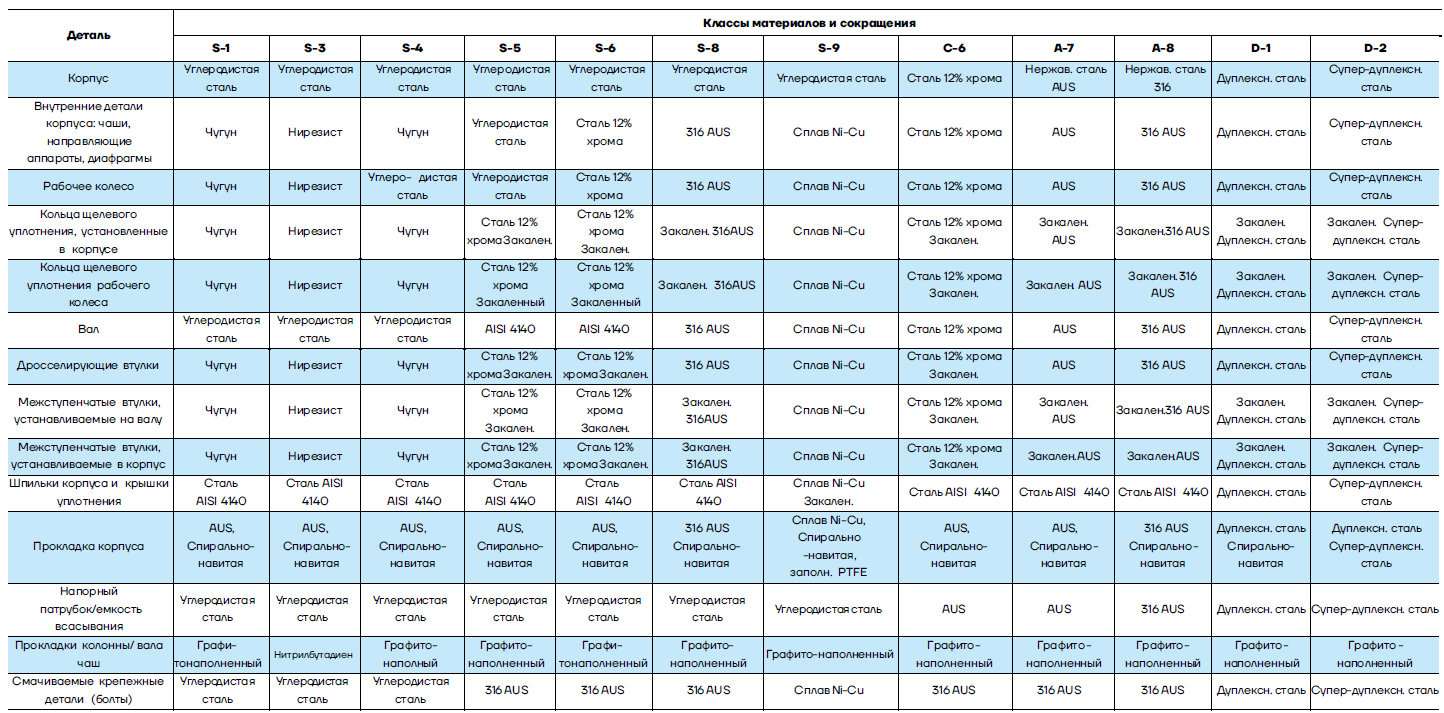

- Материальное исполнение

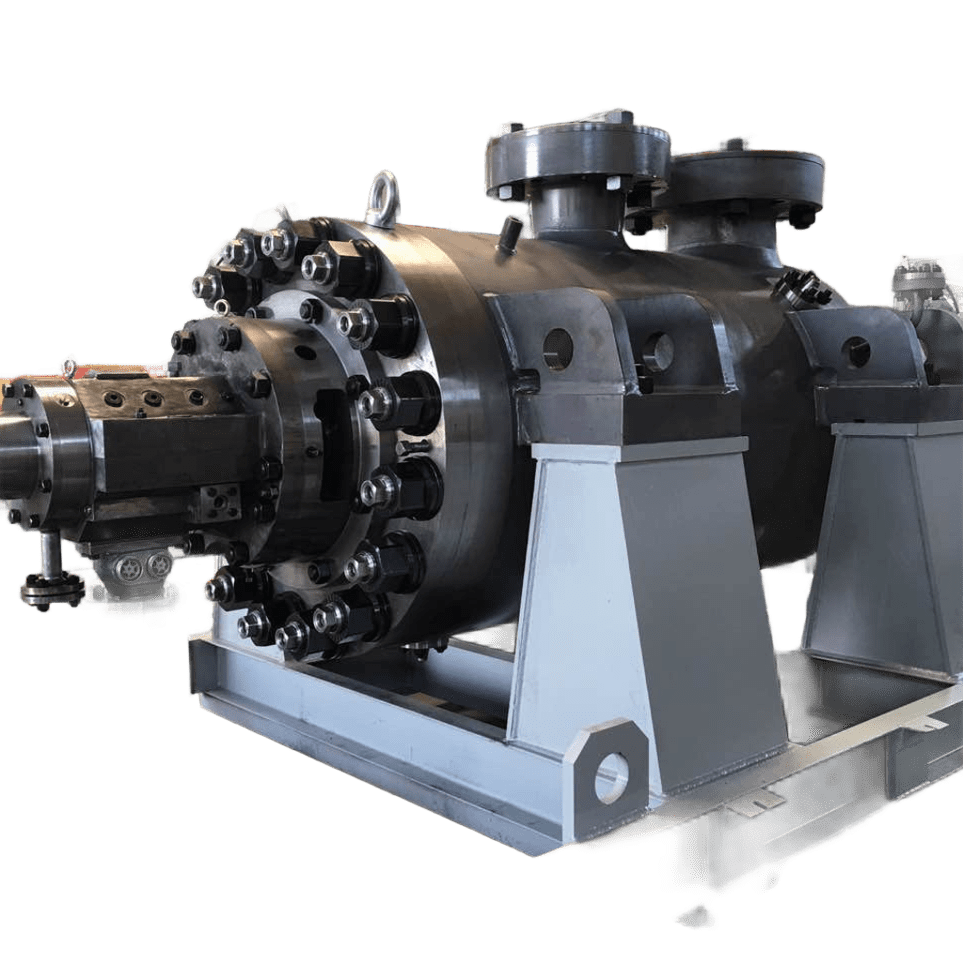

Горизонтальные многоступенчатые двухкорпусные насосы с радиальным разъёмом, производятся на основе стандарта API 610, тип BB5.
Исполнение питательного насоса предусматривается с возможностью комплектации электроприводом или турбоприводом в зависимости от требований проекта и условий эксплуатации.
Используются :
- Для котлов энергетических установок
- На перерабатывающих предприятиях
- Для закачки пластовой воды на добывающих предприятиях.

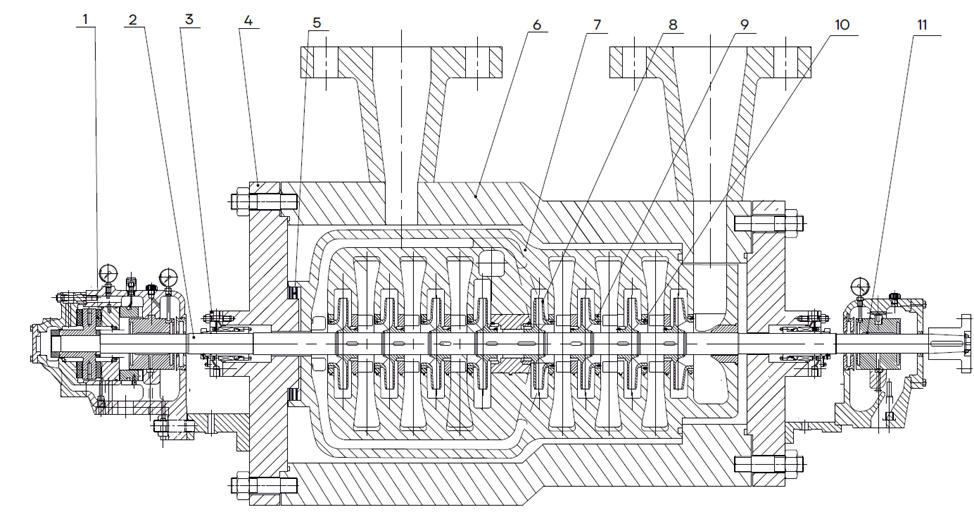

- Узел упорного подшипника
- Вал насоса
- Торцевое уплотнение
- Крышка насоса (с напорной стороны)
- Гибкая прокладка
- Корпус насоса (внешний)
- Внутренний корпус насоса
- Рабочее колесо
- Кольцо щелевого уплотнения корпуса
- Кольцо щелевого уплотнения рабочего колеса
- Узел радиального подшипника
- Внешний корпус насоса – Корпуса насоса с опорами по центральной оси, что исключает нарушение соосности при температурных деформациях корпуса и других деталей;
- Внутренняя часть насоса – Внутренняя часть насоса может быть демонтирована из внешнего корпуса без отсоединения всасывающего и напорного трубопровода; Износные кольца щелевых уплотнений корпуса и рабочих колес – съемные; Возможность исполнения картриджной конструкции внутренней части, что облегчает техническое обслуживание и ремонт насоса;
- Балансировочный механизм (гидропята) отсутствует – в версиях с оппозитным расположением рабочих колес вал уравновешен, нет осевого смещения
- Вал – имеет увеличенный диаметр. Таким образом, при работе в условиях большой нагрузки обеспечиваются малые деформации вала, что гарантирует срок службы подшипников и уплотнения;
- Нагрузки на патрубки – т.к. насос выполнен по стандарту API610 (BB5), он имеет более высокие допустимые нагрузки на патрубки, чем насосы типа ПЭ
- Гидромуфта – исполнение с гидромуфтой по заказу
Насосы ПЭН - самая сложная и ответственная часть гидравлического оборудования на ТЭС, ее “сердце” - в настоящее время постоянно растут в показателях. Ведущие производители тепловой и электрической энергии нашей страны ставят все новые и новые задачи перед данным оборудованием, стремясь увеличить рабочую точку до максимальных параметров. Безусловно, это позволяет нарастить мощность генерации, но в свою очередь выдвигает новые требования к питательному насосу, в первую очередь в области безопасности, бесперебойной работы и максимальной эффективности.
“Энергосила - МиТЭК” для решения данной задачи первой на рынке предлагает для наших Заказчиков новую технологию в данной сфере - самобалансирующийся питательный насос с оппозитным расположением рабочих колес. Благодаря этому, вал насоса остается в равновесии, без смещения осевых усилий в сторону напортного патрубка - это стабилизирует насос, уменьшает кавитацию, исключает необходимость использования балансировочного диска, повышает срок службы и уменьшает межремонтный интервал. Данная технология позволила нам вывести на рынок питательные насосы с показателями, превышающими общепринятые - с подачей до 1 100 м3/ч и с напором до 3 600 м.
