DPS - параллельный самобалансирующийся с двойным впуском
- Общие сведения
- Области применения и материалы
- Особенности конструкции
- Документы

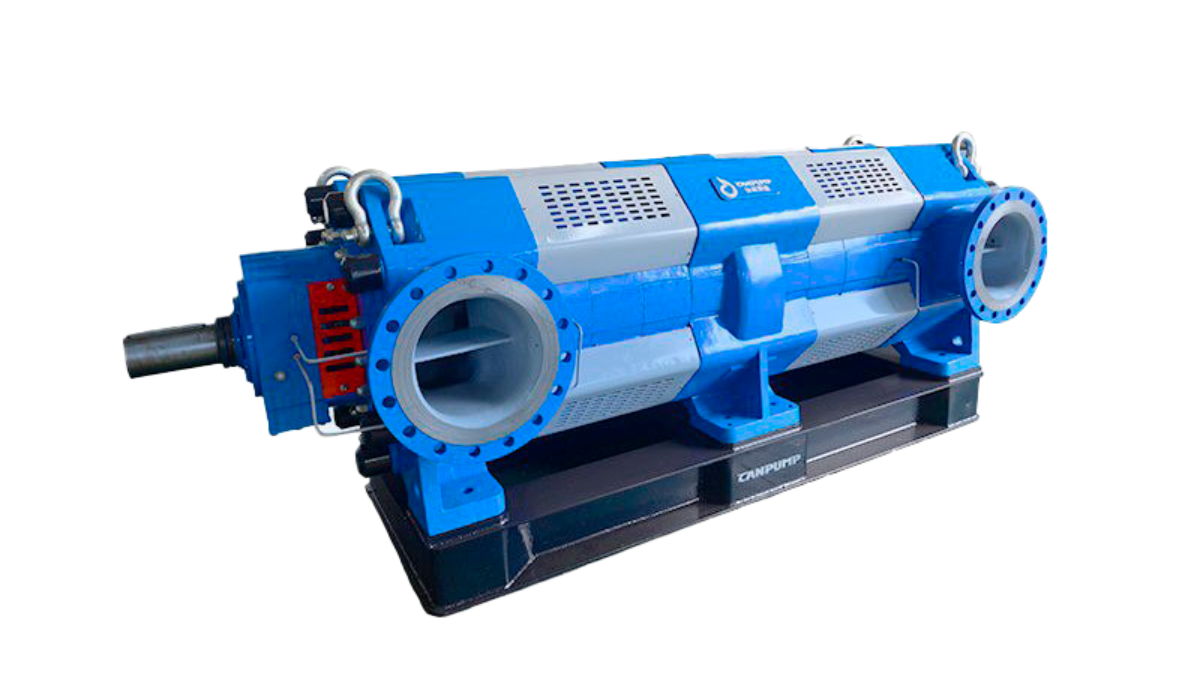

Параллельный насос — это рудничный самобалансирующийся горизонтальный многоступенчатый центробежный насос нового поколения, недавно разработанный техническими специалистами компании «Changsha Canpump Co., Ltd.» после двух лет технологических исследований.
|
Модель |
Возможные среды |
Материал |
|---|---|---|
|
DPS |
Чистая вода температурой ниже 80℃ |
Материал деталей проточной части: чугун |
|
DFPS |
Масло температурой ниже 80℃, вязкостью менее 120 сСт |
Материал деталей проточной части: литая сталь или литая нержавеющая сталь в зависимости от температуры и едкости жидкости |
|
DYPS |
Агрессивные жидкости температурой -20℃~105℃ |
Материал деталей проточной части: чугун, литая сталь или литая нержавеющая сталь в зависимости от температуры жидкости |
|
MDPS |
Жидкости температурой -20~80℃ с содержанием твердых частиц диаметром ≤0,5 мм в количестве ≤1,5% |
Материал проточного канала: износостойкий чугун или ковкий чугун |
Благодаря конструкции с двойным впуском и симметричности компонентов рабочего колеса и ротора параллельный насос имеет два канала, которые сходятся в выпускной секции перед подачей, обеспечивая параллельное соединение. Конструкция позволяет сбалансировать осевое усилие компонентов ротора в насосе. Компактная конструкция, отсутствие утечек, высокая эффективность, стабильная работа и широкий диапазон областей применения — это новое слово в самобалансирующихся горизонтальных многоступенчатых центробежных насосах.
Благодаря большой расчетной производительности и высокому напору параллельный насос является отличным дополнением к одноступенчатым горизонтальным центробежным насосам с двойным впуском и обычным самобалансирующимся горизонтальным многоступенчатым центробежным насосам. Такой насос широко применяется в муниципальном водоснабжении, в проектах по охране водных ресурсов, нефтехимических и других проектах, где требуется большая производительность и высокий напор, и может полностью заменить систему многоступенчатой подачи воды обычными одноступенчатыми горизонтальными центробежными насосами с двухсторонним всасыванием, обеспечивая отвод воды первого уровня, значительно сокращая бюджет и затраты на эксплуатацию и техническое обслуживание оборудования.
| Новая конструкция | Благодаря компонентам ротора с симметричными рабочими колесами продукт компенсирует осевую тягу, возникающую при работе передних и задних пар рабочих колес. Таким образом, балансировочное дисковое устройство с небольшим зазором и высоким перепадом давления, которое легко промывается, изнашивается и выходит из строя, не требуется для поддержания баланса осевых усилий, что меняет традиционную конструкцию многоступенчатого насоса. |
|---|---|
| Новые технологии | Уникальное устройство дросселирования и сброса давления, устройство балансировки нечетного уровня, играющее вспомогательную роль. |
| Высокая эффективность и энергосбережение | Усовершенствованная гидравлическая модель и высокоэффективные энергосберегающие устройства собственной разработки. Поскольку ротор насоса не подвержен истиранию балансировочного диска или осевым воздействиям, рабочее колесо и направляющая лопасть всегда имеют оптимально центровку, в отличие от обычных многоступенчатых насосов, эффективность которых значительно снижается при истирании балансировочного диска и перемещении ротора вперед. Отсутствует утечка воды при балансировке, что приводит к снижению потери объема, повышению эффективности работы насоса в целом и снижению осевой нагрузки. КПД на 2—3% больше, чем у обычного многоступенчатого насоса. |
| Высокая надежность | Автобалансировка осевой нагрузки в наибольшей степени снижает износ насоса и помехи в работе системы. На упорный подшипник приходится очень малая часть остаточного осевого усилия, благодаря чему вал насоса всегда находится в равномерном напряжении, при этом пик напряжения значительно ниже, чем в исходной конструкции, что повышает жесткость ротора и критическую скорость вращения, а также значительно повышает стабильность и надежность работы ротора. |
| Высокая стабильность | Благодаря оптимальному сочетанию симметричного рабочего колеса и направляющей лопасти, а также тщательно подобранному зазору и широкой области дросселирования по оси насос способен сохранять высокую стабильность и эффективность работы в течение длительного времени. |
| Высокая кавитационная стойкость | Благодаря оптимальной гидравлической модели и конструктивному исполнению, специальной конструкции рабочего колеса первой ступени с двухсторонним всасыванием, точности литья и высокому сопротивлению износу насос обладает высокой кавитационной стойкостью. Механизм работает стабильно и издает минимальный шум. Отсутствует необходимость в переднем насосе, а также в увеличении высоты бака для воды. |
| Высокая надежность механического уплотнения | При запуске или остановке насоса в роторе отсутствует осевой люфт. При работе насоса осевое биение в роторе отсутствует. Решена проблема низкой надежности механического уплотнения, которая долгое время присутствовала в многоступенчатом насосе. |
| Простота обслуживания | Конструкция насоса обеспечивает быструю сборку и разборку, что позволяет выполнять замену уплотнения и подшипника без снятия корпуса насоса и впускных/выпускных трубопроводов. В насосе отсутствуют быстроизнашивающиеся детали, такие как балансировочный диск, что позволяет экономить время при проведении капитального ремонта и осмотра. |
| Отсутствие необходимости в частом обслуживании | Применение точного литья позволяет сократить износ компонентов и периодичность технического обслуживания и разборки, продлить срок службы, избежать проблем, вызванных слишком частой разборкой, и снизить затраты на техническое обслуживание. |
| Широкий спектр применения |
Благодаря усовершенствованной модульной конструкции отдельные компоненты и детали, прошедшие испытания посредством многократного использования и длительной эксплуатации, обладают высоким уровнем взаимозаменяемости. Устройство балансировочного диска с малым зазором отменено, более подходит для жестких сред, чем многоступенчатые насосы обычной конструкции |
